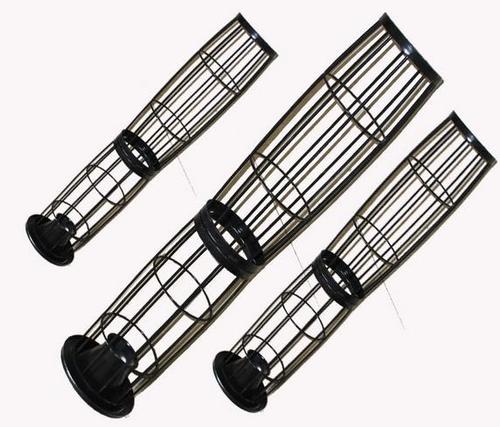

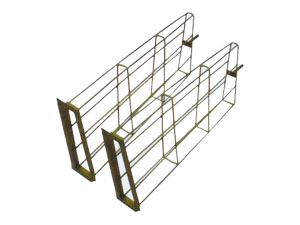

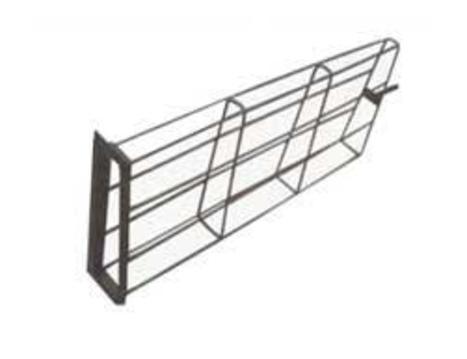

硅除塵骨架是近幾年使用比較廣泛的種類之一，因其具有良好的耐溫性和 性 可以代替不銹鋼除塵骨架，而成本卻比不銹鋼除塵骨架低廉許多，而收到業(yè)內人員的廣泛歡迎。 硅除塵骨架的制作流程和和噴塑除塵骨架的制作流程是一樣，只是在烘干過程中比噴塑除塵骨架的溫度和時間要高，在除塵骨架表面噴涂的粉末為 硅粉。 硅粉在自然環(huán)境下的使用壽命可達幾十年，經(jīng) 硅處理的除塵骨架具有優(yōu)良的耐熱性和耐低溫外，還具有優(yōu)異的拒水性，可延長除塵骨架的使用壽命，帶來 硅特有的優(yōu)異性能。

1. 將已加工好的除塵骨架浸入除油槽15分鐘，目的是除去除塵骨架表面的油污。

2. 從除油槽中取出除塵骨架放入清洗槽進行浸泡清洗，目的是除去除塵骨架上的除油劑。

3. 從清洗槽取出除塵骨架放入除銹槽進行除銹處理，目的是除去袋籠上的金屬氧化層，增強吸附力。

4. 從除銹槽取出籠骨放入磷化槽進行磷化處理，目的是增強除塵骨架表面的粘合力。

5. 將處理好的除塵骨架放入烤箱，溫度設為$2100℃，進行20-30分鐘的烘干，目的除去袋籠上的水份，保持除塵骨架本體的干燥。

6. 取出除塵骨架，將調制好的 硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。

7. 將噴涂好的袋籠放入烤箱，溫度設為$2220℃，進行120分鐘的烘烤。之后保持$2200℃，進行30分鐘的熱定型。將袋籠自然 ，即完成了除塵骨架 硅噴涂工藝。

8. 硅粘合力 強的厚度在60-70μm之間。

硅除塵骨架使用溫度可在280℃左右的工礦環(huán)境使用，瞬間使用溫度可達300℃。 硅骨架 ，光滑度高，能 好的對除塵布袋起保護作用，防止外表銹蝕與濾袋黏結，同時換袋順暢，還減少了換袋進程中對除塵濾袋的損壞。 硅除塵骨架適用于各種高溫，腐蝕等環(huán)境，如垃圾焚燒，然煤電廠等。在一些特定環(huán)境可代替不銹鋼除塵骨架，降低企業(yè)的制造成本。
